EASDシリーズ（MDSトランスデューサー組込式）

バッテリートルクレンチ　EASDシリーズ（MDSトランスデューサー組込式）

主な特色

alkitronic®EASDシリーズ

人間工学的に設計された低騒音設計。騒音対策は不要です
強力で高作業性：2本のリチウムイオンバッテリーパックにより最大360本のネジ接続が連続して確実に取り付けられます
電池残量が少なくなっても精確なトルク遮断を行います

alkitronic®MDS

高品質レベルのボルト接続においては、ボルト締め技術に最も高い必要条件が求められます。
強力なalkitronic®MDSは、迅速かつ完璧にトルクデータを収集します。alkitronic®MDSは、法的規制を遵守し、
国際的な品質基準（エンドユーザーへの文書化、追跡可能なボルティングパラメーター）を遵守するお手伝いをします。

＜製品ラインナップ＞

手動式alkitronic®　HSDシリーズ
エアー式alkitronic®　CLSDシリーズ
バッテリー駆動式alkitronic®　EASDシリーズ

このトルクレンチは、トルク制御のボルト締めと、現場での信頼できる測定データ記録に使用されます。

カタログダウンロード

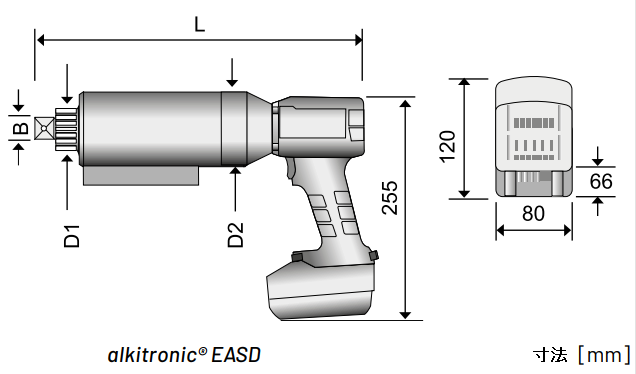

型番		EASD100	EASD200	EASD400
計測範囲（概算）	Nm	100-1000	200-2000	400-4000
能力（最大）	Nm	1000	2000	4000
スクエアドライブ　 B		1″	1″	1 1/2″
直径（概算） D1	mm	54	54	72
直径（概算） D2	mm	88	88	98
長さ（概算） L	mm	370	405	425
重量（DMA含まず、概算）	kg	8.7	10	13.5
無負荷回転数　ギアI	r/min	5	2	1
無負荷回転数　ギアⅡ	r/min	18	6.5	4

alkitronic®スペシャル

トルクの記録およびセンサーは直接スクエアドライブ上に
ボルト締めと測定方法を選び、いくつかのプリセットプログラムが選択できます
メニューにて多言語が選択操作でき、視覚と音の制御や警告信号が使えます
Bluetoothインターフェースを介してデータ送信をすることで携帯電話やタブレットのようなその他のデバイスとの通信が可能
測定データの記録と高速データ伝送用に開発されたalkitronic®APP

iOS®およびandroid®モバイル用の alkitronic® APPアプリおよびCSVファイル転送によるプラットフォームに依存しないデータ交換

プログラムの概要（EASD用プログラム）

指定トルクで締付ける：トルク制御のボルト締め、目標値と許容レベルを持つボルト接続
実際のトルクを表示：実際のトルクの表示と記録

グラフィック・ディスプレイによる操作範囲

プログラム1モードで画像表示の例：

設定中に単位（Nm/ft.lb）と言語(ドイツ語/英語)を選択する（画像2）。画像3はボルト締めパラメーターの設定を示し、画像4はボルト締め値を示す。警告や通知等は視覚と音信号にて知らせる。
