ボルトテンショナー トップサイドTHTBシリーズ

主な特色

コンパクトで信頼性の高いボルトテンショナーツール、THTBシリーズ

<最高クラスの品質>

石油&ガスおよび発電市場の重要なジョイントにおけるハイレベルの精度、安全性、生産性を提供します。熱交換器やリアクター、パイプフランジ、ブラインドフランジなど、様々な用途に使用できます。THTBシリーズは、トップサイドボルトとスタッドを締め付けるのに、シンプルで安全、正確で時間節約メソッドを提供します。交換可能なブリッジ、ソケット、プラーを備えた一般的な油圧ヘッドを利用し、経済性と汎用性を最大化します。



<リンクホースシステム>

油圧式ボルトテンショナーの多くの利点の一つは、複数のテンショナーを連結して、ジョイント上のすべてのボルトに同時に圧力をかけれることです。これは優れた負荷分散をもたらしますが、非常に多様なフレキシブルホースアッセンブリが必要となります。この問題を克服するために、TorcUPは、「リンクホース」と呼ばれるシングルアッセンブリをご提供します。両端にオス/メスのクイックコネクトカップリングを取り付けたこの柔軟な高圧ホースの使用は、複数のテンショナーを迅速かつ経済的に接続する方法です。必要なホースの数は、接続するツールの数と同じです。



<機能と利点>
・信頼性のある、操作時に漏れが生じない高品質シール
・強力なボルト荷重キャパ
・15mmラムストローク
・7機種のツールは、ボルトサイズ3/4″~4″をカバー
・ナット回転ソケットが付属、ドリルナットは不要です。
・オーバーストローク圧力安全装置
・長寿命となる高強度鋼による製造
・TorcUPリンクホースシステムを使用した簡易なホースアッセンブリ

    適用される規格フランジ:ANSI B16.5 ANSI B16.47 MSS-SP44 API-6A API-17D

カタログダウンロード



ツール パーツNo. ボルトサイズ パーツNo. 軸力 受圧面積 ストローク 重量 A B C D E F
No. インチサイズ インチ mm メートルサイズ ton Kn In² mm² mm kg mm
1 THTB-1CT-012 0.75 20 THTB-1CT-20M 23.8 233 2.41 1555 12 2.3 73 22 144 83 48 53
THTB-1CT-014 0.875 22 THTB-1CT-22M 23.8 233 2.41 1555 12 2.2 73 22 144 83 48 53
THTB-1CT-100 1 24 THTB-1CT-24M 23.8 233 2.41 1555 12 2.2 73 22 144 83 48 53
THTB-1CT-102 1.125 27 THTB-1CT-27M 23.8 233 2.41 1555 12 2 73 30 144 81 48 53
2 THTB-2CT-102* 1.125 27 THTB-2CT-27M* 44.2 433 4.47 2884 15 5.4 104 33 175 99 60 60
3 THTB-2CT-30M 44.2 433 4.47 2884 15 5.3 104 38 175 104 60 73
THTB-2CT-104 1.25 33 THTB-1CT-33M 44.2 433 4.47 2884 15 5.4 104 33 175 99 60 73
THTB-2CT-106 1.375 36 THTB-1CT-36M 44.2 433 4.47 2884 15 5.3 104 38 175 104 60 81
THTB-2CT-108 1.5 39 THTB-2CT-39M 44.2 433 4.47 2884 15 5.6 104 40 175 104 60 83
3 THTB-3CT-108* 1.5 39 THTB-3CT-39M* 80.7 791 8.17 5271 15 9.4 137 43 200 119 58 83
THTB-3CT-110 1.625 42 THTB-3CT-42M 80.7 791 8.17 5271 15 9.4 137 43 200 119 58 93
THTB-3CT-112 1.75 45 THTB-3CT-45M 80.7 791 8.17 5271 15 9.1 137 45 200 119 58 96
THTB-3CT-114 1.875 48 THTB-3CT-48M 80.7 791 8.17 5271 15 9.9 137 48 200 119 58 101
THTB-3CT-200 2 52 THTB-3CT-52M 80.7 791 8.17 5271 15 9.6 137 50 200 119 58 104
4 THTB-4CT-200* 2 52 THTB-4CT-52M* 129.2 1267 13.09 8445 15 16 172 58 231 132 60 104
THTB-4CT-204 2.25 56 THTB-4CT-56M 129.2 1267 13.09 8445 15 16 172 58 231 132 60 121
THTB-4CT-206 2.375 60 THTB-4CT-60M 129.2 1267 13.09 8445 15 16 172 66 231 132 60 129
THTB-4CT-208 2.5 64 THTB-4CT-64M 129.2 1267 13.09 8445 15 16.2 172 66 231 132 60 129
5 THTB-5CT-208* 2.5 64 THTB-5CT-64M* 186.7 1830 18.905 12197 15 25.1 200 71 254 149 63 129
68 THTB-5CT-68M 186.7 1830 18.905 12197 15 25.1 200 71 254 149 63 149
THTB-5CT-212 2.74 72 THTB-5CT-72M 186.7 1830 18.905 12197 15 25.3 200 71 254 149 63 149
THTB-5CT-300 3 76 THTB-5CT-76M 186.7 1830 18.905 12197 15 24.6 200 76 254 149 63 154
6 THTB-6CT-300* 3 76 THTB-6CT-76M* 255.2 2502 25.857 16682 15 35.5 236 83 287 162 63 154
80 THTB-6CT-80M 255.2 2502 25.857 16682 15 35.5 236 83 287 162 63 175
THTB-6CT-304 2.25 85 THTB-6CT-85M 255.2 2502 25.857 16682 15 35.5 236 86 287 162 63 175
THTB-6CT-308 3.5 90 THTB-6CT-90M 255.2 2502 25.857 16682 15 36 236 93 287 162 63 185
7 THTB-7CT-308* 3.5 90 THTB-7CT-90M* 268.2 2629 27.172 17530 15 41.9 243 101 320 177 66 185
THTB-7CT-312 3.75 95 THTB-7CT-95M 268.2 2629 27.172 17530 15 41.9 243 101 320 177 66 190
THTB-7CT-400 4 100 THTB-7CT-100M 268.2 2629 27.172 17530 15 39.9 243 101 320 177 66 198

*特注テンショナー

最大使用圧力:21750psi : 1500bar
プーラーバーは、標準メートル並目ネジと、標準UNインペリアルネジに基づいています。
標準のテンショナーが適切でない場合、TorcUPはご要望に応じて特殊テンショナー設計を提供します。

安全使用

油圧ボルトテンショナーを使用時には、ピストン/ラムの最大ストロークを超えないことが重要です。最悪、ストロークが超えた場合は、TorcUPテンショナーの不具合修正機構により、オペレーターにオイルがかからないように回避でき、オイルを装置内に堆積させます。ピストンの最大延長位置に達すると、赤い警告インジケータラインが表示されます。

※わかりやすくするため、以下の図には圧力ホースが示されていません

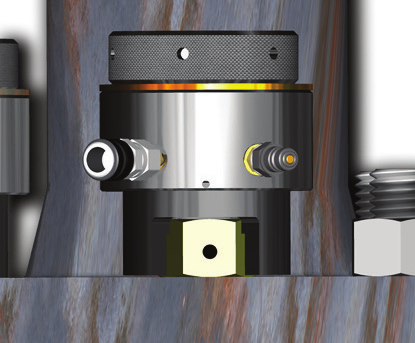

張力をかけるボルトにボルト張力調整ツールを取り付けます

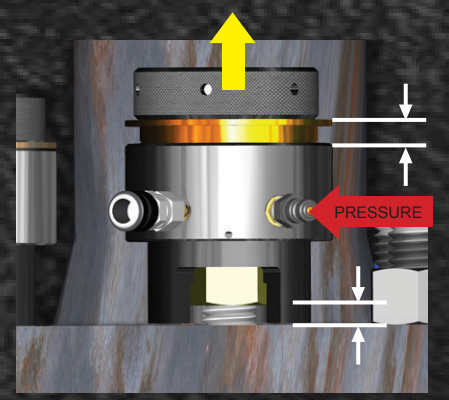

ボルトテンションツールを加圧します。ナットが上がり、ボルトが延びます。

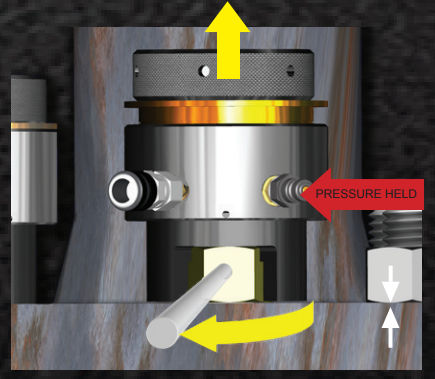

圧力が目標値に到達したら、圧力を保持し、ナットをジョイント面に対して回転させ締め付けます。

圧力を解放します。ボルトに荷重がかかり、ツールを取り外すことができます。
