海底作業用ボルトテンショナー
-
-
-
海底作業用ボルトテンショナー
主な特色
厳しい海中環境でのダイバー作業の要求に適応する様に特別に設計されたボルトテンショニング機器です
- メンテナンスを最低限にする高強度ステンレス･スチール製
- 全てのモデルに30mmラム･ストロークを用意
- API 17Dに適合する高負荷能力の10kフランジ
- 全てのモデルに素早い作動の分離ナットを用意
- ダイバーの操作し易さを考えた滑り止めツール表面
- ダイバーの操作し易さを考えた吊下げストラップを装備
- 高品質、信頼性のシーリング
- 簡単ホース取付けが可能なツイン油圧接続
＜分離反力ナット＞
TorcUPブランド海底作業用ボルトテンショニング･ツールには素早い作動の分離反力ナットを付属が可能です。テンション作業をする軸の上に簡単にテンション･ツールを置き、オープン反力ナットをボルトの上でスライドさせ、素早く、信頼性の有る組立の為に反力ナットの半分をかみ合わせます。素早い取付けスピードが高額なダイバーの作業時間を効率良く使う事が出来ます。
カタログダウンロード
| メートル式ネジ | ボルト径 | ネジピッチ | ツール径 | 側面の有効直径 | ツール高さ | 半径サイズ | 最大軸力 | 加圧面積 | ラムストローク | 追加軸長含３ピッチ | 上部空間サイズ | 対面サイズ | 半径サイズ | サイズ |
| D mm | P | A mm | F mm | B mm | C mm | kN | mm² | ｓ mm | G mm | E mm | H mm | J mm | K mm | |
| C8-00 | 20 | 2.5 | 66 | 66 | 122.9 | 20.1 | 190.21 | 1271 | 20.1 | 110.5 | 212.6 | 50.3 | 31.5 | 97 |
| 22 | 2.5 | 66 | 66 | 122.9 | 20.1 | 190.21 | 1271 | 20.1 | 108.4 | 212.6 | 50.3 | 31.5 | 97 | |
| C8-01 |
24 | 3 | 87.1 | 87.1 | 152.9 | 24.9 | 328.87 | 2193.5 | 30 | 137.9 | 270 | 65 | 41.4 | 127 |
| 27 | 3 | 87.1 | 87.1 | 152.9 | 24.9 | 328.87 | 2193.5 | 30 | 134.9 | 270 | 65 | 41.4 | 127 | |
| 30 | 3.5 | 87.1 | 87.1 | 152.9 | 24.9 | 328.87 | 2193.5 | 30 | 133.6 | 271.5 | 65 | 41.4 | 127 | |
| C8-02 | 33 | 3.5 | 104.4 | 104.4 | 165.1 | 27.9 | 514.84 | 3432.2 | 30 | 142.5 | 287.5 | 82.5 | 50 | 134.9 |
| 36 | 4 | 104.4 | 104.4 | 165.1 | 27.9 | 514.84 | 3432.2 | 30 | 141 | 289 | 82.5 | 50 | 134.9 | |
| C8-03 | 39 | 4 | 123.2 | 118.4 | 184.9 | 35 | 746.7 | 4980.6 | 30 | 158 | 324.6 | 89.9 | 59.2 | 150.6 |
| 42 | 4.5 | 123.2 | 118.4 | 184.9 | 35 | 746.7 | 4980.6 | 30 | 156.5 | 325.9 | 89.9 | 59.2 | 150.6 | |
| C8-04 |
45 | 4.5 | 150.1 | 143.5 | 211.1 | 48 | 1177.3 | 7851.6 | 30 | 179.6 | 369.3 | 110 | 71.6 | 169.7 |
| 48 | 5 | 150.1 | 143.5 | 211.1 | 48 | 1177.3 | 7851.6 | 30 | 178 | 370.8 | 110 | 71.6 | 169.7 | |
| 52 | 5 | 150.1 | 143.5 | 211.1 | 48 | 1177.3 | 7851.6 | 30 | 174 | 370.8 | 110 | 71.6 | 169.7 | |
| C8-05 |
56 | 5.5 | 182.6 | 174.2 | 236 | 58.9 | 1904 | 12697 | 30 | 196.6 | 400.3 | 135.9 | 87.1 | 179.8 |
| 60 | 5.5 | 182.6 | 174.2 | 236 | 58.9 | 1904 | 12697 | 30 | 192.5 | 400.3 | 135.9 | 87.1 | 179.8 | |
| 64 | 6 | 182.6 | 174.2 | 236 | 58.9 | 1904 | 12697 | 30 | 190 | 401.8 | 135.9 | 87.1 | 179.8 | |
| C8-06 |
68 | 6 | 210 | 210 | 260.1 | 65 | 2542.1 | 16955 | 30 | 210 | 440.7 | 163.6 | 104.9 | 199.6 |
| 72 | 6 | 210 | 210 | 260.1 | 65 | 2542.1 | 16955 | 30 | 206 | 440.7 | 163.6 | 104.9 | 199.6 | |
| 76 | 6 | 210 | 210 | 260.1 | 65 | 2542.1 | 16955 | 30 | 201.9 | 440.7 | 163.6 | 104.9 | 199.6 | |
| C8-07 |
80 | 6 | 258.1 | 258.1 | 303 | 85.1 | 4059.3 | 27071 | 30 | 241 | 501.1 | 204 | 129 | 232.1 |
| 85 | 6 | 258.1 | 258.1 | 303 | 85.1 | 4059.3 | 27071 | 30 | 236 | 501.1 | 204 | 129 | 232.1 | |
| 90 | 6 | 258.1 | 258.1 | 303 | 85.1 | 4059.3 | 27071 | 30 | 230.9 | 501.1 | 204 | 129 | 232.1 | |
| 95 | 6 | 258.1 | 258.1 | 303 | 85.1 | 4059.3 | 27071 | 30 | 226.1 | 501.1 | 204 | 129 | 232.1 |
◆最大作動圧力=1500bar(21750psi) ◆最大ピストンストローク=30mm(1.181インチ)
全てのANSI規格、API 6A、API 17D、Norsok L-005、Taperlok及びSPOフランジの使用に最適です

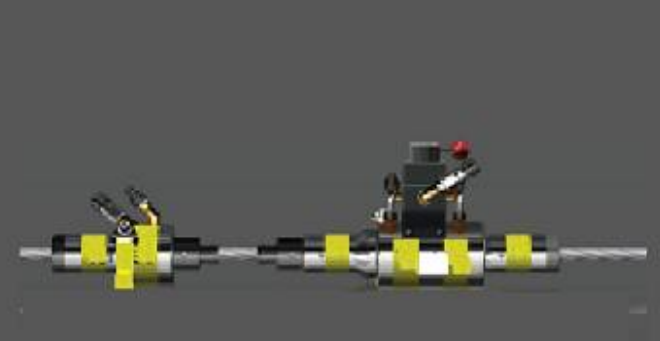

海底作業用ボルティング設備ラインナップ
