電動トルクレンチ Eシリーズ(2スピードタイプ)

主な特色

200Nm-10,000Nmのトルクに対応する2速トルクマルチプライヤー

大型の高荷重ボルト締めに対応し、作業中の高い安全性と、短縮された組立て時間の中で、締付/緩めを行います。
スクエアドライブの連続回転により、ラチェットトルクツールやインパクト機能を備えたツールと比較しても、ジョイントの品質が永続的に高くなります。
減速用の高速ギア及び最も高いトルクと精度を得るための動力用ギアを用いるため、短時間の締結サイクルによる効果的な運転が可能です。



<特徴>

簡単操作:回転方向の切替や速度の切替が素早く簡単に。トルクレンジが幅広く、ギアは7つのトルク値から選択可能
作業者の利便性と健康への配慮:人間工学に基づいた軽量設計。便利な360度回転ツール。反力が作業者に伝わるのを防ぎます
●予め設定したトルクを常に正確に再現するスマートプロセッサー制御付スイッチオフ機能が備わっています



<alkitronic® スペシャル>
●特殊ポリマー製の頑丈なモーターハウジング:防爆性、耐衝撃性、耐腐食性に優れています
●削片のない高精度プロセスで製造された実績のあるモジュール式高性能ギア

カタログダウンロード

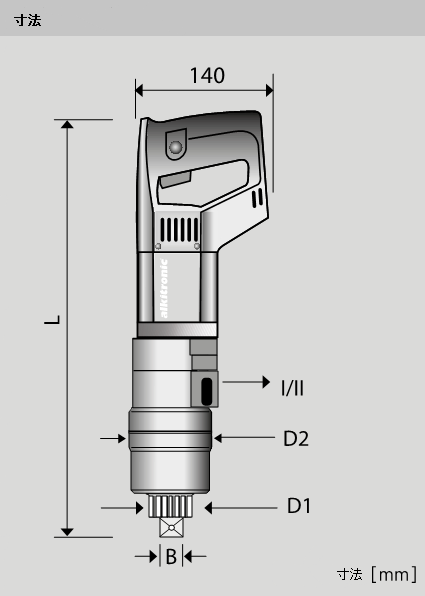

テクニカルデータ:alkitronic® E



型番 PG2/80 PG2/150 PG2/250 PG2/350 PG2/600 PG2/800 PG2/1000
トルク範囲(概算)ギア2*     Nm 370-580 540-915 580-1060 650-1230 800-2330 900-2960 960-3580
トルク範囲(概算)ギア1*      Nm 480-890 735-1500 930-2500 1180-3500 1850-6000 2370-8000 2760-10000
スクエアドライブ         B 3/4″ 3/4″ 1″ 1 1/2″ 1 1/2″ 1 1/2″ 1 1/2″
直径(概算)          D1  mm 41 41 54 72 72 72 91
直径(概算)          D2   mm 88 88 88 98 109 133 173
長さ(概算)           L      mm 480 480 530 550 560 565 590
重量(DMA除く、概算)**    kg 6.5 6.5 8 9.5 12 14.5 24.5
無負荷回転数 ギア2    r/min 46 20 9 6 4 3.4 2.6
無負荷回転数 ギア1              r/min 15 7 3 1.8 1.3 1.1 0.9

*ボルトを緩める時、最大20%の高いトルクが必要な場合があります(緩めトルク) **リアクションアーム
