電動トルクレンチ　STRYK　SRシリーズ

主な特色

カタログダウンロード

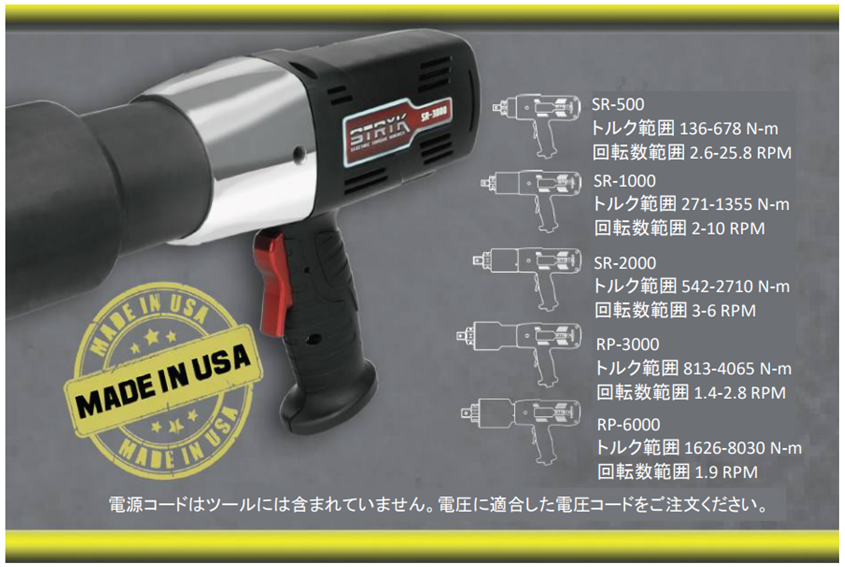

モデルNo.	SR-500	SR-100	SR-2000	SR-3000	SR-6000
角ドライブ	3/4″	1″	1″	1″	1 1/2″
最小トルク　　Nm	136	271	542	813	1627
最大トルク　　Nm	678	1356	2712	4067	8135

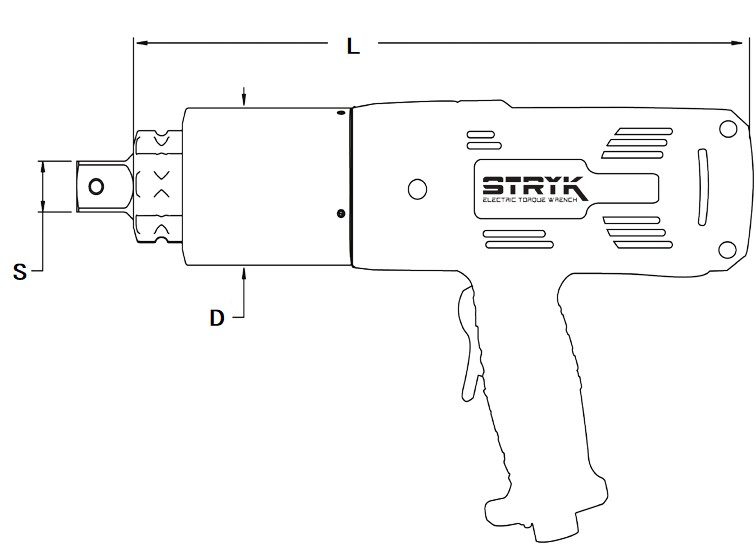

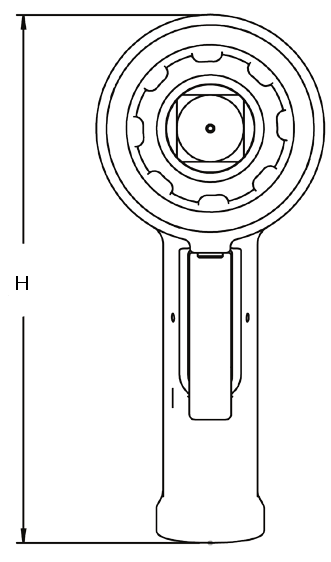

H（mm）	236.0	236.0	236.0	236.5	252.5
S （mm）	19.05	25.4	25.4	25.4	38.1
L （mm）	290.8	336.0	354.1	411.0	428.8
D（mm）	65.0	72.4	78.5	95.3	127.0
重量　　kg	4.9	6.4	7.1	10.1	17.4
最高回転数　　 RPM	25	10	6	3	2
コントロールボックス　kg	9.07
電源ケーブル　　kg	0.75
データケーブル　kg	2.4

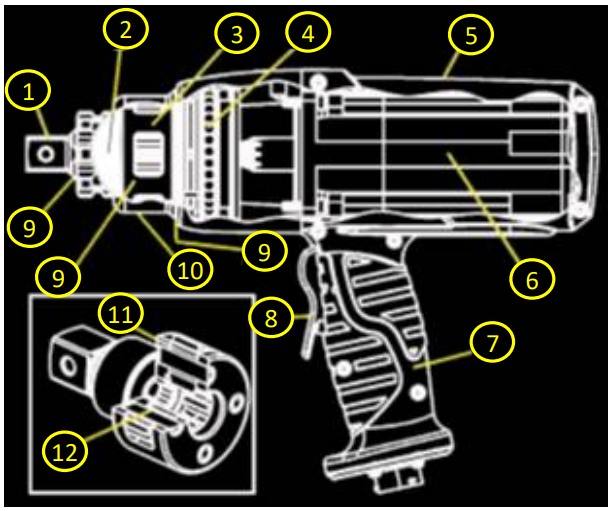

硬質合金鋼使用による高耐力長寿命の角ドライブ
角ドライブにかかる荷重をサポートする軸受
最適設計の歯による多段遊星ギアーシステム
モーター・ハンドル部から独立してスムーズに回転するギアーユニット
肌触りの良いナイロン製の耐衝撃性ハウジングハンドル
サーボモーターには精密角度制御エンコーダーが装備されており、115Vまたは230Vでの運転が可能
人間工学に基づいたSRシリーズのハンドルの形状は、しっかりとした快適なグリップを目指して考案されたものです
指1本で前進、後退が切り替えられる引き金式コントローラ
水、汚れをブロックするO-リングシールグリース
強固なギアーボックス
ギアーが低摩擦、高強度で作動する軸受スリーブ
遊星ギアーの各段には工具鋼ピン使用

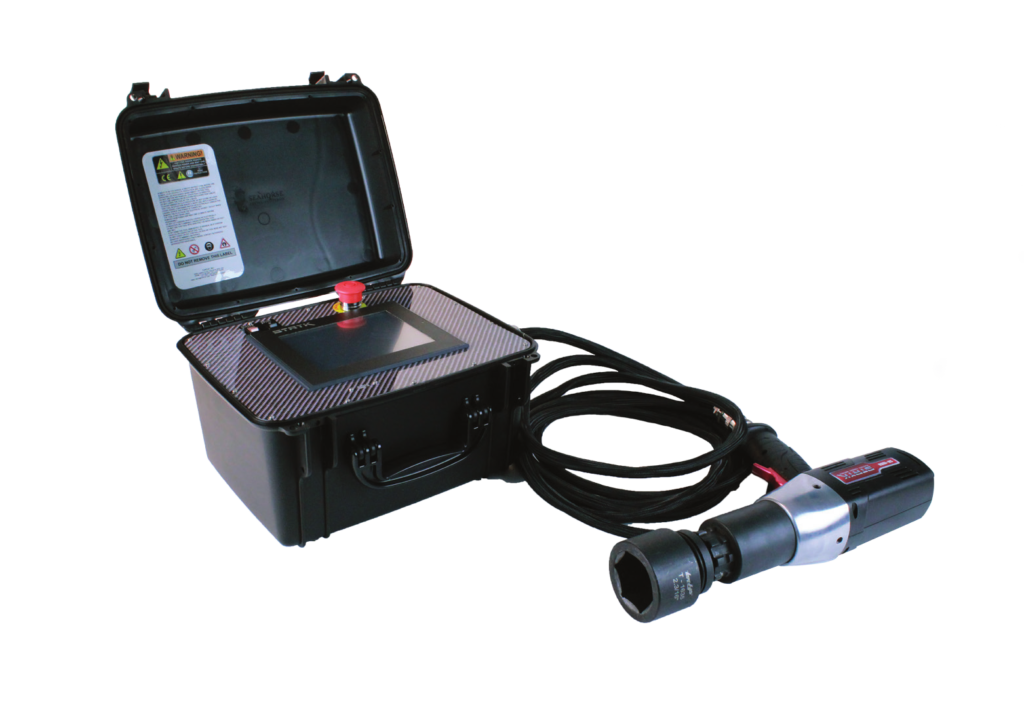

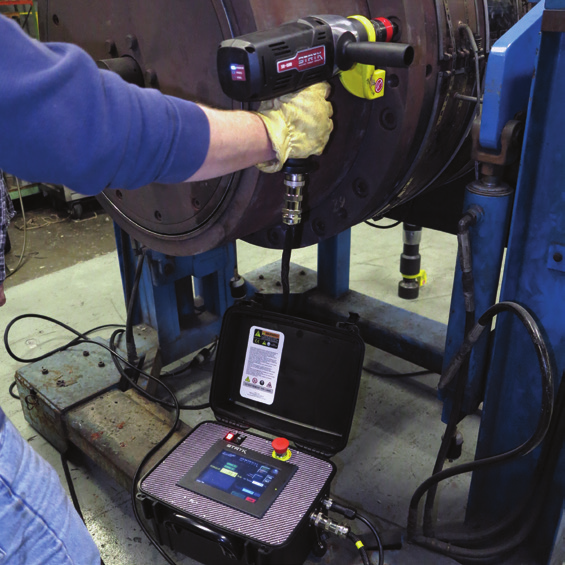

STRYKコントロールユニット

7.5インチTFTタッチ画面
解像度640×480ピクセル画面
耐摩耗編組エンコーダーケーブル6ｍ付属
メモリー306KB（トータル512KB）
電源電圧100-240VAC / 50 / 60Hz
サイズ 229×305×305　重量5.4kg

アクセサリー

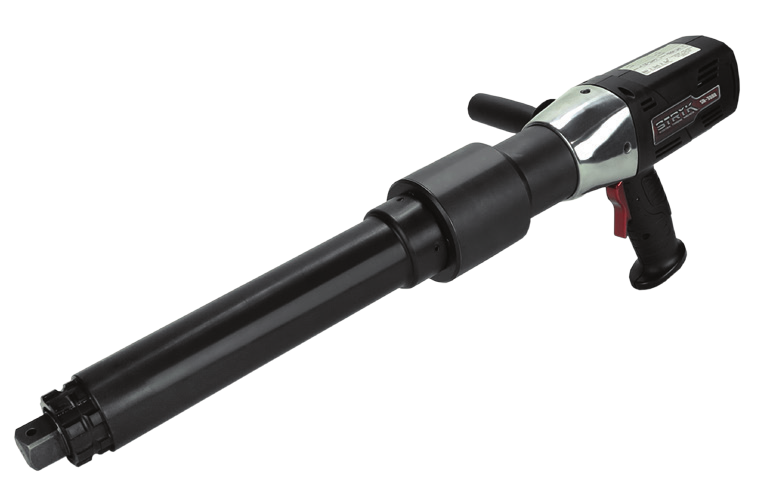

拡張ノーズ

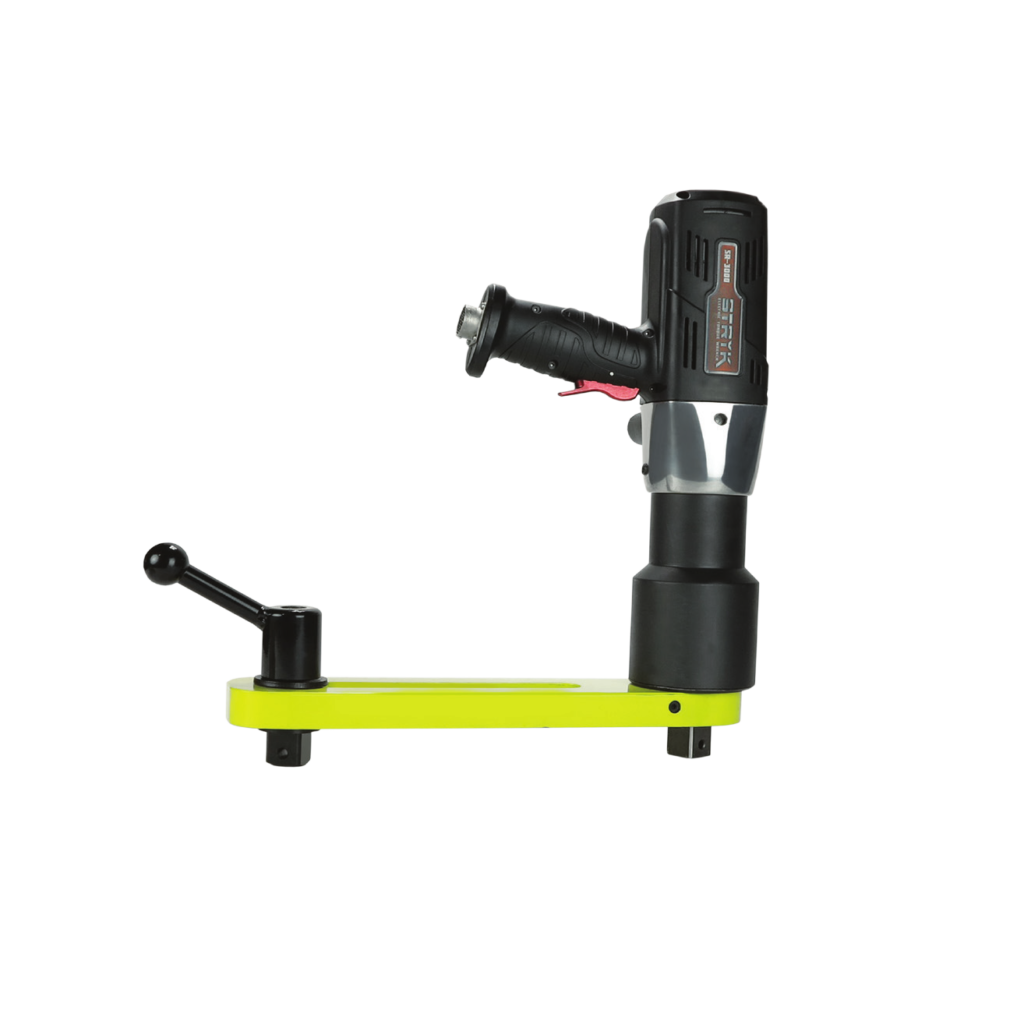

スライドストレート反力アーム

ストレート反力アーム

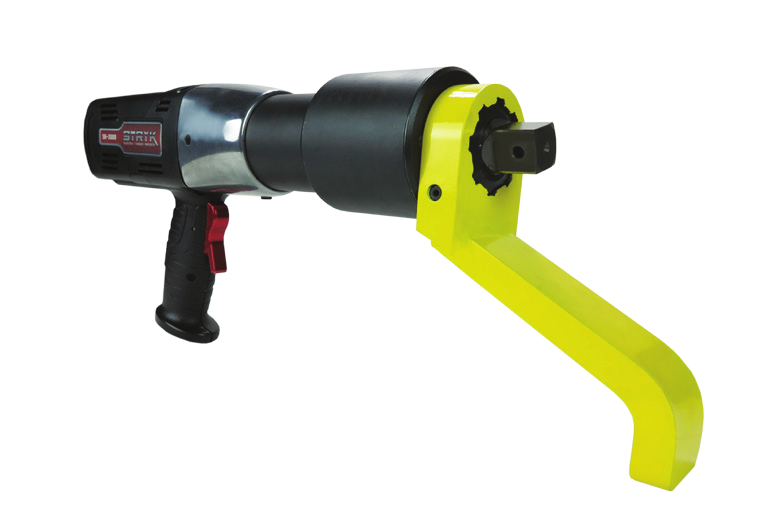

拡張反力アーム
