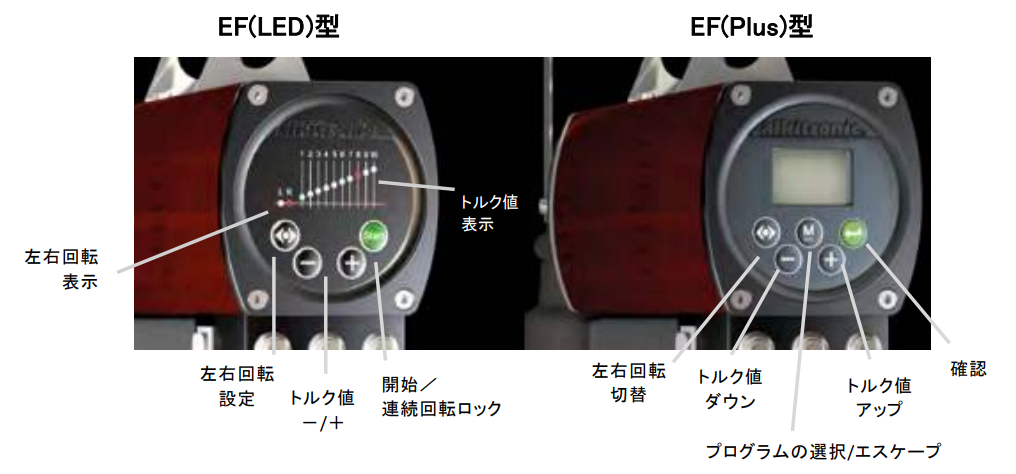

電動トルクレンチEF/EFWシリーズ(ディスプレイplus型&LED型)
主な特色
初期トルク入力から自動で角度締OK!
- メンテナンスフリー(カーボンブラシが無い) & 耐摩耗性が高い
- 使用時の速度が通常型としては3倍速
- 要求トルクに達すると精確に停止する
- 100V-253V,45-66Hzに対応する
- 人間工学の概念にのっとった安全な操作性
- 全天候型のトルクレンチ(保護等級IP54)は標準仕様です
◆EFシリーズ(電動、タテ型、フリージョイントと固定型の兼用タイプ)
技術データ | タイプ | EF60 | EF100 | EF200 | EF250 | EF300 | EF400 | EF600 | EF800 | EF1000 | EF2000 | EF4000 |
出力トルク範囲 | Nm | 130-860 | 160-1080 | 300-2100 | 430-2700 | 500-3100 | 900-4300 | 1150-6200 | 2000-7750 | 2050-9800 | 3500-20600 | 6200-42000 |
差込角 B | インチ | 3/4″ | 1″ , 3/4″ | 1″ | 1″ | 1″ | 1 1/2″ | 1 1/2″ | 1 1/2″ | 1 1/2″ | 2 1/2″ | 2 1/2″ |
D1 | mm | 54 | 54 | 54 | 54 | 72 | 72 | 72 | 72 | 91 | 120 | 120 |
D2 | mm | 85 | 85 | 85 | 85 | 98 | 98 | 123 | 148 | 173 | 275 | 275 |
D3 | mm | 88 | 88 | 88 | 88 | 88 | 88 | 123 | 148 | 173 | 98 | 130 |
長さ L | mm | 515 | 515 | 515 | 515 | 515 | 525 | 550 | 555 | 555 | 650 | 650 |
本体重量 (反力受含まず) | kg | 13 | 13 | 13 | 13 | 14 | 14.5 | 19 | 22 | 27 | 60 | 62 |
無負荷回転数 | min-1 | 33 | 33 | 16 | 14 | 12 | 8 | 7 | 4 | 3 | 1 | 0.6 |
◆EFWシリーズ(電動、アングル型、フリージョイントと固定型の兼用タイプ)
技術データ | タイプ | EFW250 | EFW300 | EFW400 | EFW600 | EF800 | EFW1000 |
出力トルク範囲 | Nm | 430-2700 | 500-3100 | 900-4300 | 1150-6200 | 1060-7950 | 2050-9800 |
差込角 B | インチ | 1″ | 1″ | 1 1/2″ | 1 1/2″ | 1 1/2″ | 1 1/2″ |
D1 | mm | 54 | 72 | 72 | 72 | 72 | 91 |
D2 | mm | 85 | 98 | 98 | 123 | 148 | 173 |
D3 | mm | 88 | 88 | 88 | 98 | 148 | 173 |
高さ H | mm | 285 | 305 | 320 | 350 | 350 | 380 |
本体重量 (反力受含まず) | kg | 13.6 | 13.6 | 15.8 | 19.8 | 23.8 | 29 |
無負荷回転数 | min-1 | 14 | 12 | 8 | 7 | 4 | 3 |
※上記の出力トルク値は、取扱い説明書に基づいて正しく使用した場合の理論値です。理論値からの逸脱は、ソフトまたはハードジョイントに起因することがあります。また、レンチごとに異なることがあります。弛めトルクは20%の余裕を見てください。
